Carcazas
metálicas en acero al carbono o inoxidable con entrada y salida de 2”
en adelante sin límite, entradas y salidas bridadas o con cuplas,
colineales o simples.
Fabricación
de carcazas y elementos según su necesidad y adaptadas a las condiciones
de operación que Ud. fije, considerando las características del fluido
(viscosidad, presión, temperatura, micronaje requerido, máxima caída de
presión
durante la operación, etc.).
El dimensionamiento se efectúa haciendo el cálculo en cada caso, pudiéndose
predecir las condiciones de operación y la pérdida de carga que el
filtro ocasionará.
Así
mismo Ud. podrá decidir el tipo de cartucho a utilizar pudiendo elegir
entre diseños de columna múltiples, con cartuchos universales
estandarizados, o equipos más económicos y compactos con cartuchos de
fabricación propia de distinto tipo y/o canastos filtrantes o bolsas
filtrantes.
|
|
|

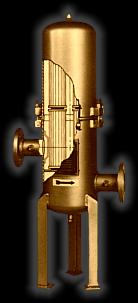

Carcazas filtrantes con falso fondo y columnas donde se ubican los
elementos filtrantes de medida universal (9 ¾” X 2 ½”x 1”),
dependiendo el número de cartuchos y columnas, del caudal y retención
requeridos.
Se
pueden utilizar como elementos los cartuchos CUNO importados de U.S.A. o
similares.
Se
recomienda su uso cuando el nivel de contaminante es alto o si desea un
período largo entre cambio de cartucho o limpieza de los mismos, dado que
la superficie filtrante de los cartuchos metálicos o de papel es mayor
que la de los strainers.
Se pueden usar también cartuchos de profundidad cuyo “diet holding
capacity” es mayor que los de superficie (papel o malla).
En ambos casos el efecto sobre el período de servicio es similar.
|
|
|
 |
Existe una variante más compacta y económica,
con un cartucho único interior.
Diseño simplificado para baja pérdida de
carga, líquidos viscosos.
La línea para gas natural FM sigue este criterio.
Sus medidas están estandarizadas, para cañerías
de 2” a 8” y series 150, 300 y 600.
Se dispone de las carcazas tanto como de los cartuchos de papel para cada
medida.
|
|
|
|
|
|
|
|
|
|
Es el más simple de los diseños.
El canasto metálico es totalmente de acero inoxidable AISI 316,
pudiendo emplearse como medio filtrante la gama de mallas metálicas
disponibles en el mercado.
La mayor retención posible es de 12 micrones.
Se
disponen mallas metálicas de 35, 45, 63, 74 y 80 micrones y otras
mayores a elección.
|
|
|
Ideales
para fluidos viscosos, con bajo nivel de contaminación dada la escasa
superficie del canasto.
Bajo costo de mantenimiento ya que el canasto es lavable, su vida útil
(relativa) depende del cuidado con que se efectúe la limpieza del
mismo.
Si
la presión de operación es baja (hasta 6 kg/cm2) se puede optar por
tapa de cierre rápido con bulones volcables.
Si
se desa que la entrada y salida sean colineales aumenta el tamaño de la
carcaza (y el precio) para las restantes condiciones fijas, ya que se
debe incluir una placa inclinada en el interior de la carcaza (ver
dibujos).
Si Ud. es
usuario de este tipo de filtro le fabricamos canastos sobre medidas,
para que pueda prolongar el uso de su carcaza.
|
|
